도면영역 기본 설정?

도면영역(도곽) 등록을 위한 필수 설정 가이드

회사마다 고유한 도면 FORM(도곽)을 사용합니다.
MechClick의 도면영역 기능을 통해 도곽을 등록하려면 몇 가지 기본 설정을 반드시 확인하셔야 합니다.

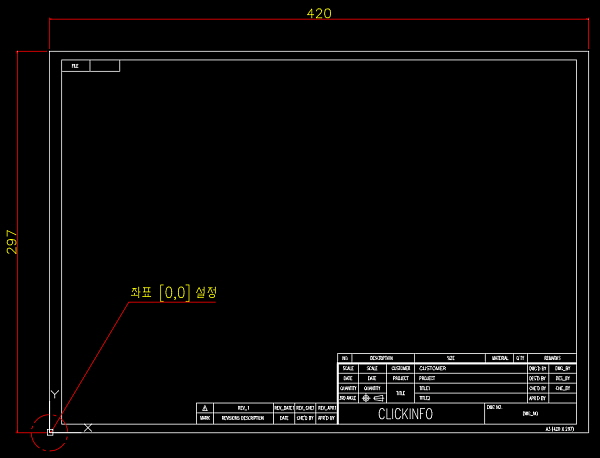

1. 도면영역 기준 좌표 설정

도면의 절대좌표 [0,0]을 기준으로 용지 사이즈(A0~A4)에 맞춰 도곽이 설정되어야 합니다.
이는 도면영역 등록에서 가장 기본적이며 중요한 설정사항입니다.



*용지사이즈 참고



A. 도면영역 설정 방법

도면영역 생성 시, 도곽만 따로 생성하여 저장해주세요.
도면 파일 내 DUMP파일이 존재하는 경우, 새 시트로 분리하여 등록해야 오류를 방지할 수 있습니다.


B. 설정 시 주의사항
아래 항목에 해당할 경우 도면영역 인식에 문제가 발생할 수 있으니, 반드시 확인해주세요.

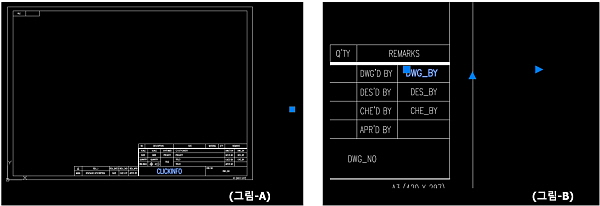

 a. 블록 삽입점이 용지 영역(A0~A4)밖에 위치한 경우 (그림-A)
    -> (예: 블록 기준점이 외부에 있는 경우)

 b. MTEXT(문자 객체)의 조절 화살표가 용지 영역(A0~A4)을 벗어난 경우 (그림-B)
    -> 도곽 내 글자 박스 조정 시 조절선이 외부로 나가는지 확인

 c. ZOOM Extents 실행 시 전체화면으로 나오는지 확인
    -> 전체가 잘 보이지 않으면 불필요한 객체가 도면 외부에 존재할 수 있습니다.
