영역화면 선택출력이란?

멕클릭에서는 등록된 도면영역이 아니더라도, 도곽(블록)만 있으면 일괄출력이 가능한 기능입니다.

*블록이름에 A0~A4 등 용지 크기 정보가 포함되어 있다면 → 크기별 자동 출력도 지원됩니다.

✅ 실행 방법

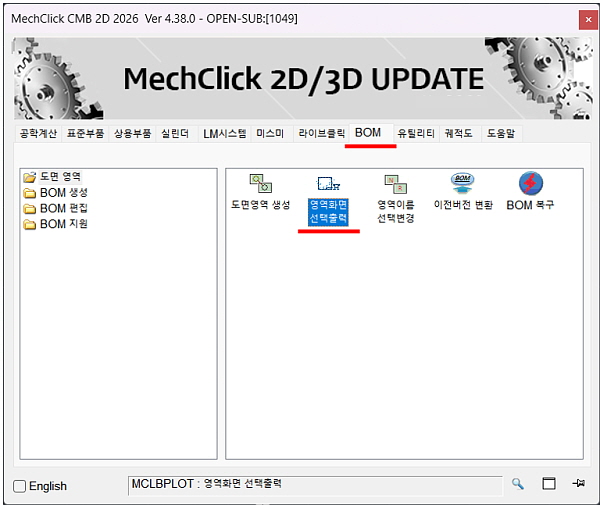

1. 메뉴에서 [영역화면 선택출력] 실행
▶ 실행



✅ 사용 절차

1. Plot 또는 PDF선택 후 옵션 설정 → 확인 클릭

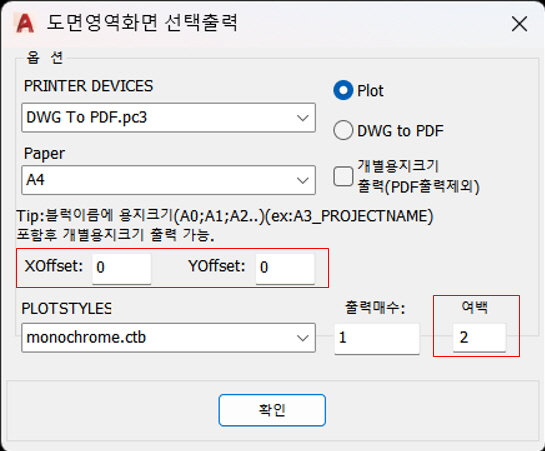

▶ 옵션설정

※ 신규 옵션추가
 * 여백 옵션 추가 - 도면 출력 시 여백을 조정할 수 있습니다.
 * X, Y Offset 옵션 추가 - 도면을 중심으로 X, Y측 Offset 값을 설정할 수 있습니다.

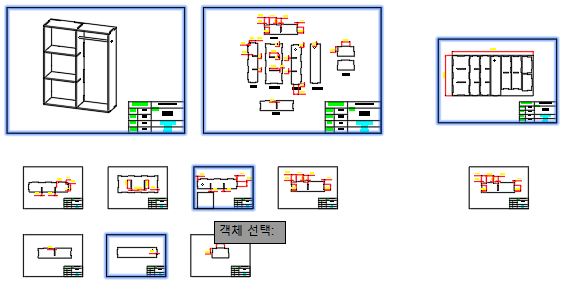

2. 출력할 도곽(블록) 선택
   ※반드시 도면영역 또는 블록 형태여야 함

3. ENTER / Space Bar / 마우스 우클릭으로 출력 실행
4. 옵션 재설정은 실행 후 s 입력하여 변경 가능
▶ 용지 자동 인식
