사용자 부품 라이브러리(LiveClick)란?

사용자가 보유한 블록 도면을 MechClick처럼 활용할 수 있는 기능입니다.
도면을 열지 않고도 블록을 직접 작도할 수 있으며,
사양 설정, 뷰 전환, 대칭, 스케일 등 다양한 작도 옵션도 지원됩니다.

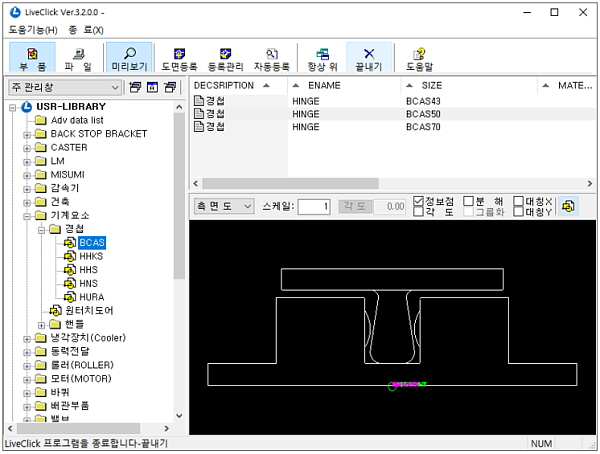

A. 라이브클릭 실행

좌측 목록에서 부품 선택 → 사양 설정 후 더블 클릭 작도



*미리보기 및 설정 항목

 1. 작도상태 변환 (드롭다운 또는 이미지 클릭)

 2. 스케일지정

 3. 정보점(BM마크)의 생성 여부

 4. 블록 분해 여부

 5. 작도 각도 설정

 6. 그룹화 여부

 7. X/Y 대칭 설정

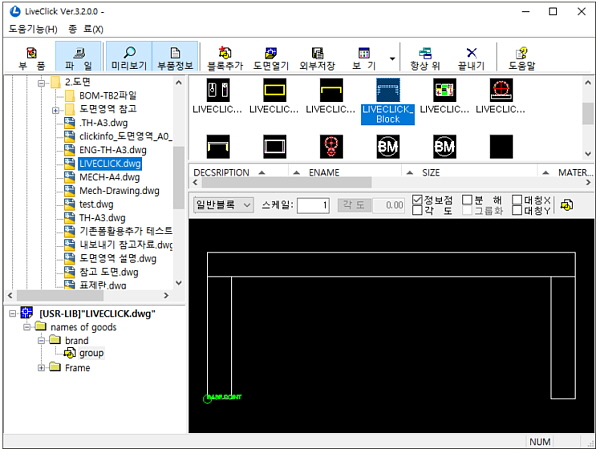

C. 사용방법 : '파일' 탭

• 블록이 저장된 파일 선택 → 블록 목록 자동 표시 → 더블클릭 작도
• 도면을 열지 않고 즉시 삽입 가능

*TIP : 파일별로 블록을 분류하여 공유폴더에 등록하면 사내 표준 부품 라이브러리로 관리 가능
예: 모터.dwg → 모터 관련 블록 일괄 저장 및 활용
